Напольный станок для вышивания своими руками: чертёж и сборка
Пошаговый мастер-класс по изготовлению напольного станка для вышивания: чертёж, разметка реек, отверстия, цилиндры-прокладки, тканевая обшивка рамы, крепёж М6 и сборка конструкции, которую можно поворачивать и настраивать под работу двумя руками.
СреднийБесплатноКоротко
- Конструкция состоит из напольной части, боковых креплений и подвижной рамы.
- По чертежу основу и ножки можно оставить 40 см, но авторский компактный вариант использует 30 см.
- Для средних и больших работ автор делает горизонтальные рейки рамы по 55 см; для небольших вышивок их можно уменьшить до 40-45 см.
- Горизонтальные рейки лучше обшить тканью, чтобы вышивка держалась надёжнее.
- Барашки нужны не только для сборки, но и для регулировки угла, высоты и свободного хода рамы.
Что получится
Готовый станок удерживает ткань-основу на вращающейся раме и освобождает обе руки для вышивания. По обсуждению к материалу такой формат удобен для доступа к лицевой стороне и изнанке, но требует отдельного места в комнате.
Материалы и инструменты
Материалы
- Деревянные детали для подставки и ножек, 4 шт., по чертежу 40x4x2 см; в компактном варианте можно сделать 30 см, отверстия у краёв
- Рейки для основы рамы, 2 шт., сечение 2x3 см, длина 30 см; отверстия размечены на 1,5 и 6 см от края
- Боковые планки-регуляторы, 2 шт., на фото 30 см, три отверстия, средняя отметка 15 см
- Горизонтальные бруски рамы, 2 шт., авторский размер 55 см; для небольших работ можно 40-45 см
- Деревянные цилиндры-прокладки, несколько шт., на фото есть высота 2 и 3 см; нужны для свободного хода рамы и регулировки ножек
- Ткань для обшивки горизонтальных реек, помогает надёжнее натянуть вышивку на раму
- Мебельные болты М6, 10 + 2 шт., по чертежу: М6 x 5 см - 10 шт., М6 x 7 см - 2 шт.
- Гайки-барашки М6 и плоские шайбы, 12 + 12 шт., для фиксации и регулировки подвижных соединений
Инструменты
- Пила или другой инструмент для распила брусков, нужен для подготовки деталей 30, 40-45 или 55 см
- Дрель со сверлом, все основные детали сначала размечаются и сверлятся
- Линейка, рулетка и карандаш, для отметок 1,5 см, 6 см, 15 см и общей длины деталей
- Отвёртка или ключ, для вкручивания винтов и сборки соединений с болтами
Подготовка
Определите размер будущих работ
Если планируются средние и большие вышивки, оставьте авторскую раму около 55 см. Если крупные работы не нужны, источник разрешает уменьшить эту длину до 40-45 см.
Сверьте детали с чертежом
Чертёж показывает общий принцип: подставка, ножки, планки-регуляторы, оси, прокладки, рама и упоры. Автор отдельно уточняет компактную замену 40 см на 30 см для основы и ножек.
Сверлите до сборки
Отверстия лучше сделать сразу на отдельных деталях: после сборки попасть в нужную точку и сохранить симметрию будет сложнее.
Разметка и детали
Сначала подготовьте деревянные элементы. Главная задача на этом этапе - не перепутать детали рамы, ножек и боковых регуляторов.

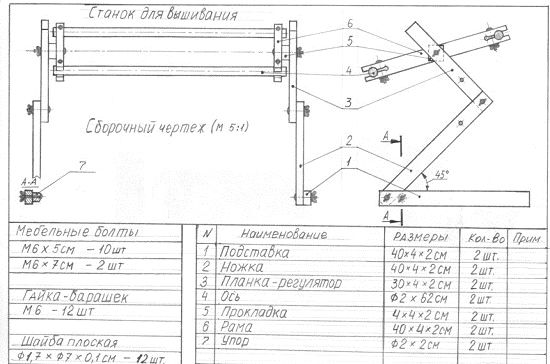

Разберите схему станка
У станка есть напольная часть, боковые крепления и подвижная рама. Чертёж помогает увидеть, где стоят подставка, ножки, планки-регуляторы, оси, прокладки и упоры.
Не переносите чертёж вслепую
В тексте автор предлагает компактный вариант: основу и ножки можно сделать не 40 см, а 30 см.

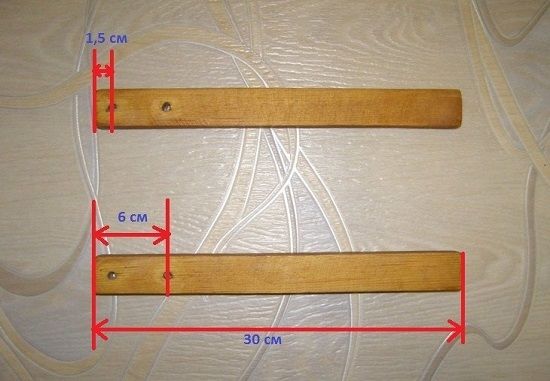

Разметьте рейки основы рамы
Для основы рамы возьмите две рейки сечением 2x3 см и длиной 30 см. По фото отверстия размечены на 1,5 см от края и на 6 см от края.

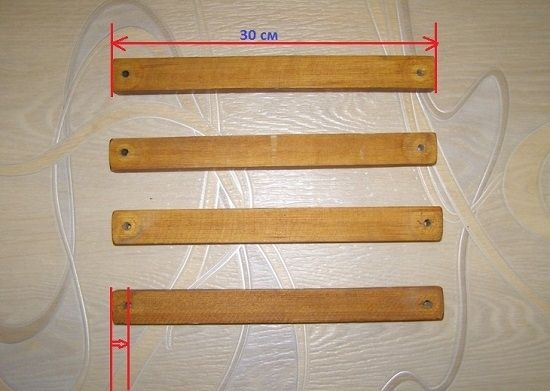

Подготовьте четыре детали подставки и ножек
Сделайте четыре одинаковые деревянные детали. С каждой стороны просверлите отверстия на расстоянии 1,5 см от края, чтобы потом собрать нижнюю опору и ножки.

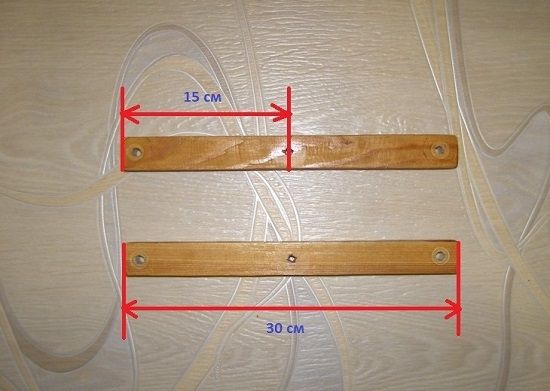

Просверлите боковые планки
Боковые части станка просверлите в трёх местах. На исходном фото показана планка 30 см, средняя отметка стоит на 15 см.

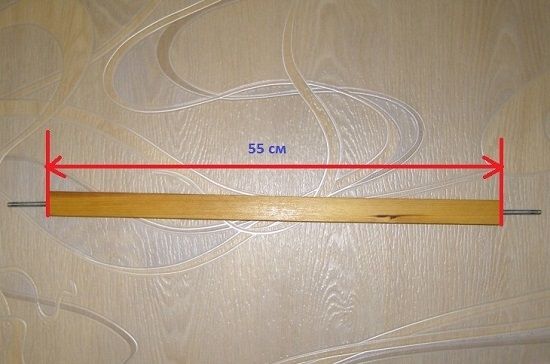

Вырежьте горизонтали рамы
Из бруска вырежьте две детали по 55 см. Такой размер автор считает достаточным для средних и больших вышивальных работ; для небольших работ можно уменьшить длину до 40-45 см.

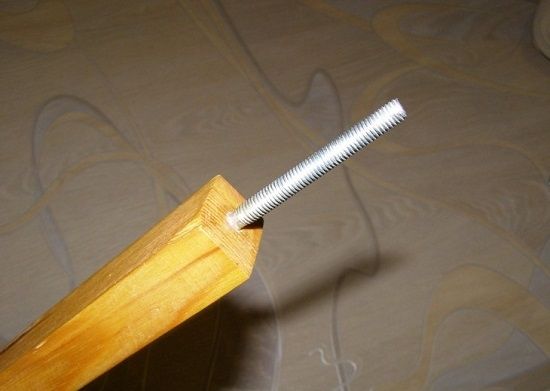

Поставьте винты и цилиндры
Вкрутите винты по бокам деталей и подготовьте цилиндры разной высоты. Они нужны, чтобы рама свободно ходила и чтобы можно было регулировать высоту ножек.

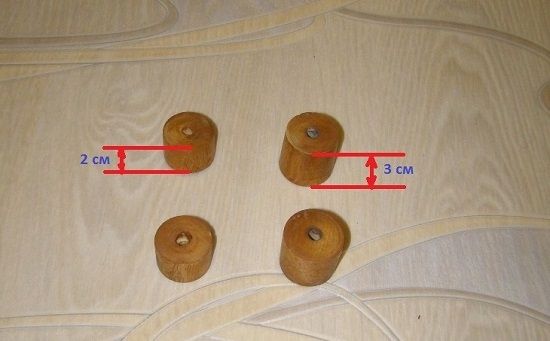

Проверьте высоту цилиндров
На фото видны цилиндры 2 и 3 см. Не заменяйте их произвольной толщиной, пока не проверили ход рамы.
Рама, ткань и крепёж
До финальной сборки подготовьте раму и разложите крепёж. Это поможет сразу проверить, не забыты ли барашки, шайбы и длинные болты.

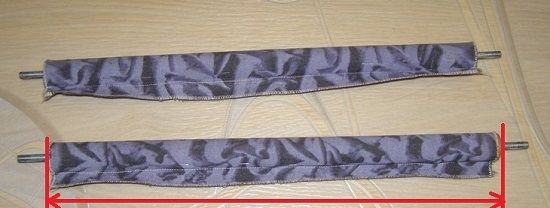

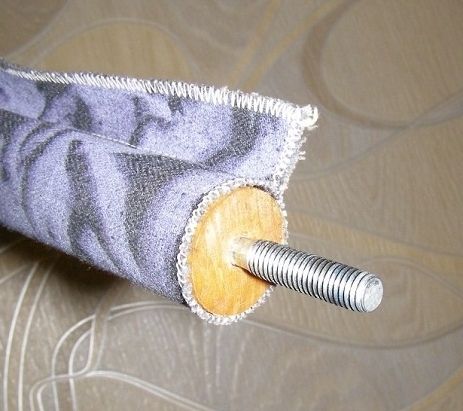

Обшейте горизонтальные рейки тканью
Горизонтальные рейки рамы лучше сразу обшить тканью. Автор делает это для более надёжной натяжки вышивки на раме.

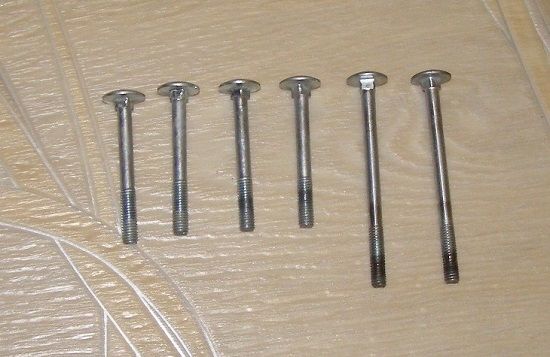

Разложите болты, шайбы и барашки
Для сборки нужны шурупы, гайки и барашки. В чертеже указаны мебельные болты М6 x 5 см и М6 x 7 см, гайки-барашки М6 и плоские шайбы.
Барашки оставляют регулировку доступной
Ими удобно ослаблять и снова фиксировать раму без разбора всей конструкции.

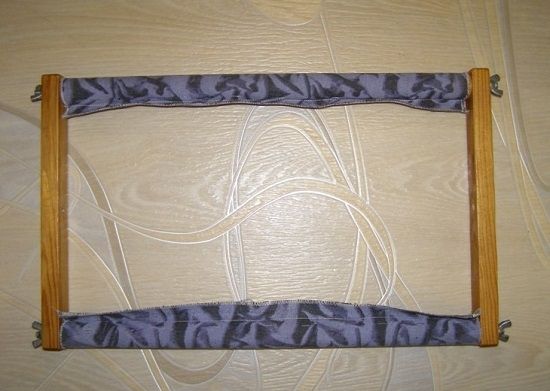

Соберите раму и проверьте вращение
Соберите раму. При расслабленных боковых барашках горизонтали, обшитые тканью, должны легко крутиться вокруг своей оси.
Проверка до установки на стойки
Если рама туго идёт уже на столе, после установки на станок проблема не исчезнет.
Сборка напольного станка
Когда рама вращается свободно, переходите к стойкам и напольной части. Собирайте соединения так, чтобы барашки оставались доступными для регулировки.

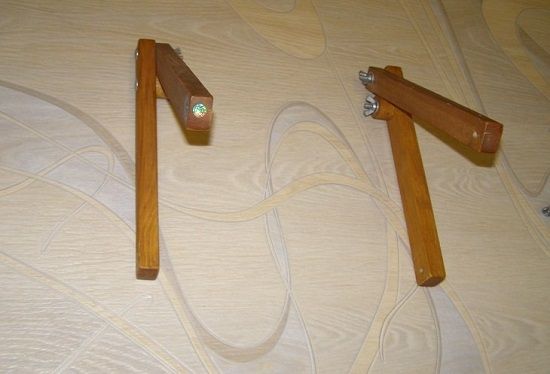

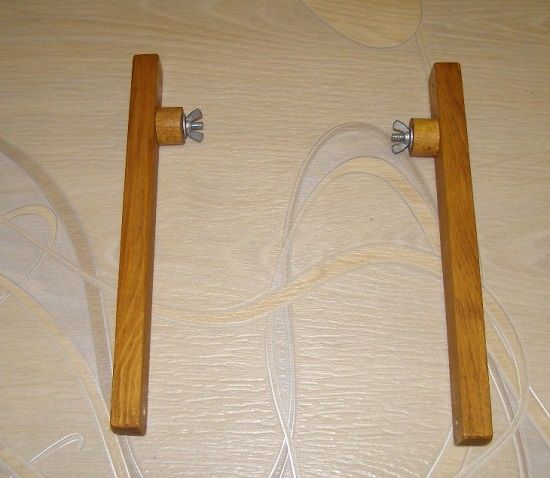

Соберите нижние и верхние части ножек
Сначала соберите напольную и верхнюю части ножек. Следите, чтобы парные детали стояли симметрично и не перекашивали будущую раму.

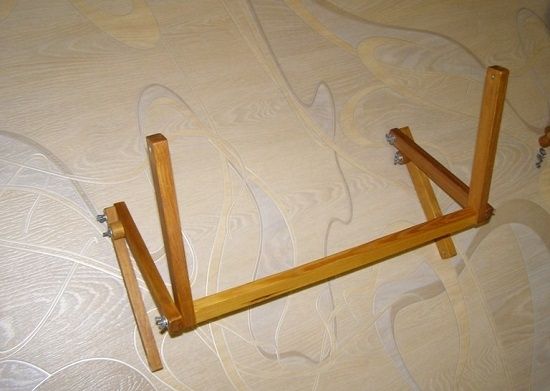

Присоедините перекладину
Соедините напольную часть перекладиной. Эта деталь удерживает боковые стойки и задаёт устойчивость станка.
Повесьте раму на боковые крепления
Установите раму на боковые крепления и зафиксируйте её барашками. По обсуждению к материалу плюс напольного станка в том, что раму можно переворачивать и выставлять под удобным углом.

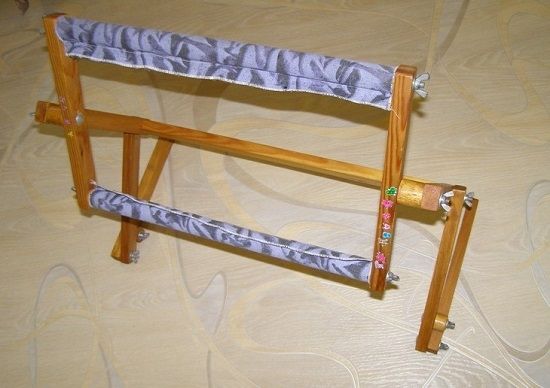

Проверьте рабочее положение
Готовый станок должен принять ткань-основу и освободить руки. Перед первой вышивкой проверьте устойчивость, ход рамы и удобство доступа к лицевой стороне и изнанке.
Станку нужно место
В обсуждении отмечали, что главный минус напольного станка - он занимает часть комнаты.
Финиш и варианты
Финиш
Перед первой вышивкой
Проверьте устойчивость напольной части, свободный ход рамы при ослабленных барашках и фиксацию после затяжки. Только после этого натягивайте ткань-основу.
Где поставить
Если нет постоянного вышивального угла, заранее продумайте место хранения: в обсуждении станок назвали удобным, но занимающим часть квартиры.
Варианты
Компактная версия
Для небольших работ автор разрешает уменьшить длину горизонтальных брусков рамы до 40-45 см. Основу и ножки тоже можно делать 30 см вместо 40 см.
