Снимаем мерки:
- обхват предплечья (ОП) = 30,3 см + 3 см прибавка (Поп);
- обхват запястья (Озап) = 16,5 см + 6 см прибавка (Поз);
- длина рукава (ДР) = 55,5 см + 2,5 см прибавка (Пдр).
Обратите внимание! Прибавки могут варьироваться в зависимости от эластичности ткани!
В качестве примера даны замеры на стандартный 48 размер одежды при росте 170 см.
Выполняем расчеты для построения сетки
Сначала рассчитайте высоту оката на выкройке изделия: О1-О2=О-О1. В данном случае – 2 см.
Для измерения расстояния О-О1 соедините отметки П1 и П5 и поделите эту линию пополам. Из отметки О опустите прямую на пройму, поставьте отметку О1. Измерьте линию. В данном случае, ее длина – 17,4 см.
О1-О2=17,4-2,0=15,4 см.
ДР=О2-М=ДР+Пдр=55,5+2,5=58см.
Рассчитываем местоположение линии локтя: О2-М/2+3,0=32см.
Рассчитываем ширину рукава под проймой: Р1-Р2=Оп+Поп=30,3+3=33,3см.
Рассчитываем ширину рукава по низу: М3-М4=Озап+Позап=16,5+6,5=23см.
Строим сетку
От отметки О2 прокладываем вниз вертикальную линию и ставим отметку М. Снова от отметки О2 вниз откладываем высоту оката, помечаем как О1.
Для получения линии локтя от отметки О2 вниз прокладываем расчетную длину = отметка Л1.
От отметки О1 по горизонтали в обе стороны откладываем 1/2 ширины рукава под проймой Р1-Р2/2=16,6см.
От отметки М по горизонтали в обе стороны откладываем 1/2 ширины рукава внизу М3-М4/2=11,5см.
Помимо этого, вспомогательные отметки для построения переднего и локтевого переката О1-Рл=О1-Рп=Р1-Р2/4=8,3см.
Теперь строим вспомогательные отметки для линии оката рукава: Рп-Р4=Г4-П6(выкройка проймы полочки)+0,5=6,5см, а также Рл-Р3=Г1-П3(выкройка проймы спинки)+0,5=8,8 см.
Вертикальные линии из отметок Рл и Рп ведем до горизонтали из отметки О2 и на пересечении ставим отметки О4 и О3.
Далее из отметок Рл и Рп прокладываем вверх вспомогат. отметки Р3 и Р4 на линиях вертикали.
Высчитываем вспомогат. отметки по верхней линии оката (ОР).
О2-О6=О2-О4/2=4,1см.
О2-О5=О2-О3/2-2=2,1см.
О52=2-2,5см – возьмем 2,3см.
О63=1-2см – возьмем 1,2см.
Соединяем отметки Р2 и Р3, из серединки отрезка (метка 5) ведём перпендикулярную черту и получаем отметку 4.
54=0,7-1,5см – возьмем 1,2 см.
От отметки Рп ведем биссектрису угла.
Рп8=Г42(выкройка проймы полочки)+1=2,6+1=3,6см.
Посадка рассчитывается таким образом, чтобы на верхние участки проймы приходилось по 35% от общего кол-ва посадки, а на нижние – по 15%:
3,6х35%=1,3см по верху;
3,6х15%=0,5 см по низу.

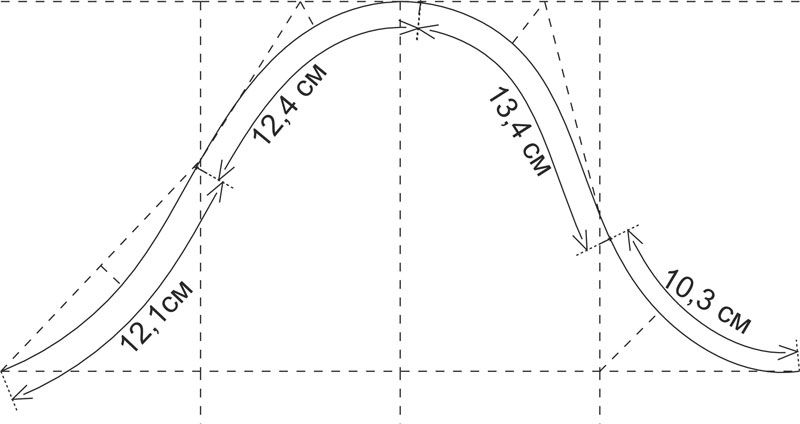

Высчитываем уч-ки ОР в соотв. с уч-ками проймы + посадка по ОР:
- уч. проймы;
- уч. ОР (пройма+посадка);
- низ проймы спины (11,5см) 12 см;
- верх проймы спины (11,1см) 12,4см;
- низ проймы полки (12,2см) 13,4см.
- верх проймы полки (9,7см) 10,3см.
Расставляем контрольные отметки по ОР в соответствии с точками по пройме.

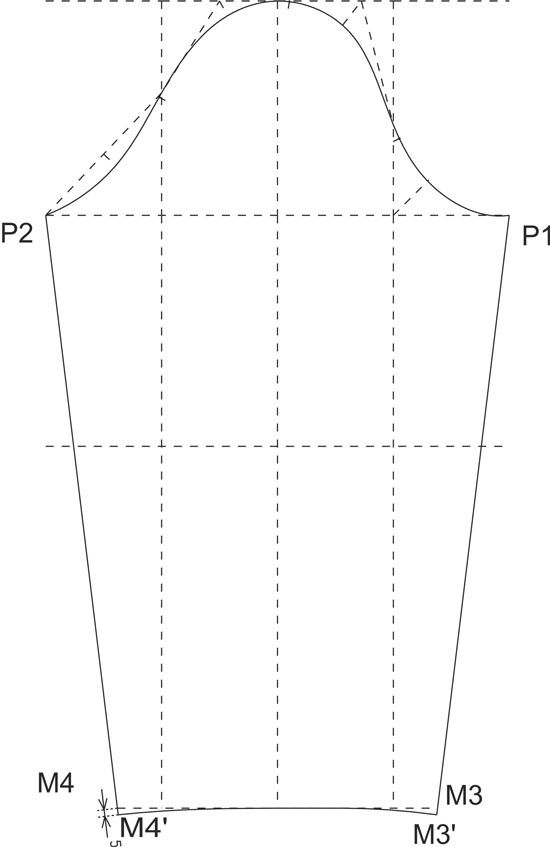

Соединяем отметки Р2 и Р1 с отметками М4 и М3.

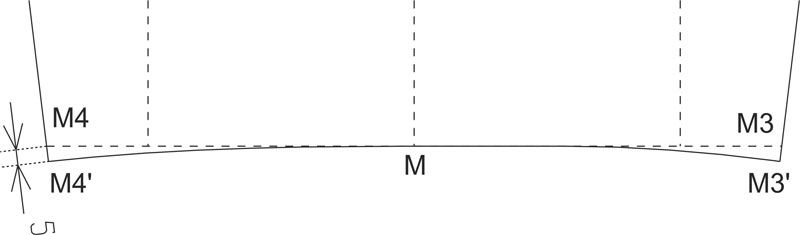

Продлеваем линии от отметок М4 и М3 на 0.5см вниз от уровня низа рукава для сопряжения уровня низа по нижнему (внутреннему) шву рукава.
